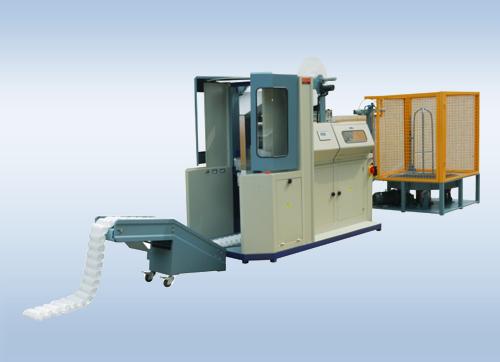

Предназначен для изготовления пружин различного диаметра и высоты с последующей упаковкой в независимые пружинные блоки. Станок используется при производстве матрасов и диванов на мебельных предприятиях.

Машина для производства независимых пружинных блоков состоит из трех основных блоков и механизма контроля управления:

Блок навивки пружин - Состоит из следующих узлов: проволочная станция, блок выравнивания проволоки, механизм навивки пружин;

Блок термообработки;

Блок упаковки в нетканый материал - Состоит из следующих узлов: устройство подачи нетканого материала, механизм продольной запайки, механизм поперечной запайки, транспортер.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКОЕ КАЧЕСТВО ОБРАБОТКИ ЭЛЕМЕНТОВ, УДОБСТВО ОБСЛУЖИВАНИЯ СТАНКА И БЕЗОПАСНОСТЬ ЕГО ЭКСПЛУАТАЦИИ

Блок навивки пружин:

1. Проволочная станция - Предназначена для механизированного раскручивания бобин проволоки и ее предварительного выпрямления. Возможна одновременная укладка нескольких бобин проволоки на станцию, что значительно снижает затраты времени на обслуживание станции.
2. Блок выравнивания проволоки - Позволяет окончательно подготовить проволоку к набивке.
3. Механизм навивки и обрубки пружин - Предназначен для изготовления пружин. Все регулировки расположены в легкодоступных местах, все элементы данного узла изготовлены из специально подготовленной стали, что гарантирует его длительный срок службы при интенсивных условиях работы.

Блок термообработки

1. Специальный трансформатор - Предназначен для подготовки тока с последующей передачей напряжения на термокамеру.
2. Электрическая термокамера - Работа термокамеры основана на принципе короткого замыкания. Она предназначена для обжига навитой пружины с целью придания ей прочности. Также за счет нагрева с поверхности пружины удаляются остатки масла.Время замыкания может регулироваться, что очень важно при обжиге проволоки различного диаметра.

Блок упаковки в нетканый материал:

1. Транспортер - Служит для перемещения пружин. Включает в себя лотки для навитых пружин, механизм передачи крутящего момента и привод от мотор-редуктора с бесступенчато регулируемой скоростью перемещения.
2. Механизм размотки нетканого материала - Позволяет точно и своевременно подавать упаковочный материал. Оснащен приводом от мотор-редуктора производства Японии.
3. Механизм запайки пружины - Предназначен для запайки пружины в упаковочный материал. Состоит из механизма сжатия пружины и двух устройств запайки упаковочного материала в продольном и поперечном направлениях.Устройство запайки состоит из ножа и блока подготовки ультразвука, с помощью которого и происходит запайка пружины в упаковкочный материал.
4. Транспортер - Служит для перемещения готового независимого пружинного блока из зоны упаковки.
5. Механизм подачи - Все механизмы подачи оснащены инвертором Mitsubishi для точной бесступенчатой регулировки скорости подачи.
6. Блок подготовки воздуха - На станке установлены два блока подготовки воздуха с маслонасытителем, что обеспечивает долгосрочную работу всех пневмоцилиндров.
7. Блок управления станком - Построен на базе современного контроллера Telemecanique (Франция), что обеспечивает точную и быструю перенастройку.

Технические характеристики:

* - В связи с возможной модернизацией оборудования просьба уточнять технические характеристики
