- Автоматическая машина для раскладки ткани в первую очередь предназначена для замены традиционной ручной раскладки, автоматизируя операции, которые ранее выполняли 2–4 оператора.
- Программное обеспечение машины позволяет задавать параметры, такие как длина настила, количество слоев, скорость раскладки и скорость резки, а также имеет функцию дополнительной подачи.
- Машина проста в эксплуатации, не требует повторной настройки параметров и может быть освоена обычными работниками за несколько минут.
- Технологический процесс: загрузка → ручное позиционирование (заслонка бункера) → запуск машины по беспроводному пульту дистанционного управления.
- Вся машина изготовлена из промышленных алюминиевых профилей модульной конструкции, что позволяет гибко задавать рабочую длину от 4 до 10 метров.
- Полностью сервоприводная система с линейными направляющими и промышленными стальными проволочными ремнями обеспечивает высокоскоростную работу и исключительную стабильность.
- Рабочая поверхность выполнена из высокоплотных, износостойких панелей с окантовкой из нержавеющей стали для увеличения срока службы. Опционально может устанавливаться воздушно-поддерживающая платформа в сочетании с автоматическим раскройным столом для повышения производительности.
- Стандартный двухслойный загрузочный бункер обеспечивает одновременную обработку двух слоев ткани, удваивая эффективность. Для обработки рулонов тканей с увеличенным диаметром будет доступен режим работы с одним слоем.
- Оснащена фирменной системой управления, поддерживающей подачу материала по одному нажатию кнопки и дистанционное управление запуском/остановкой. Один оператор может контролировать несколько машин, снижая затраты на рабочую силу.
- Машина- раскладчик для протягивания ткани с зажимами НЕ предназначена для тканей с содержанием эластана. Для стрейчевых тканей предлагается другая раскладочная машина

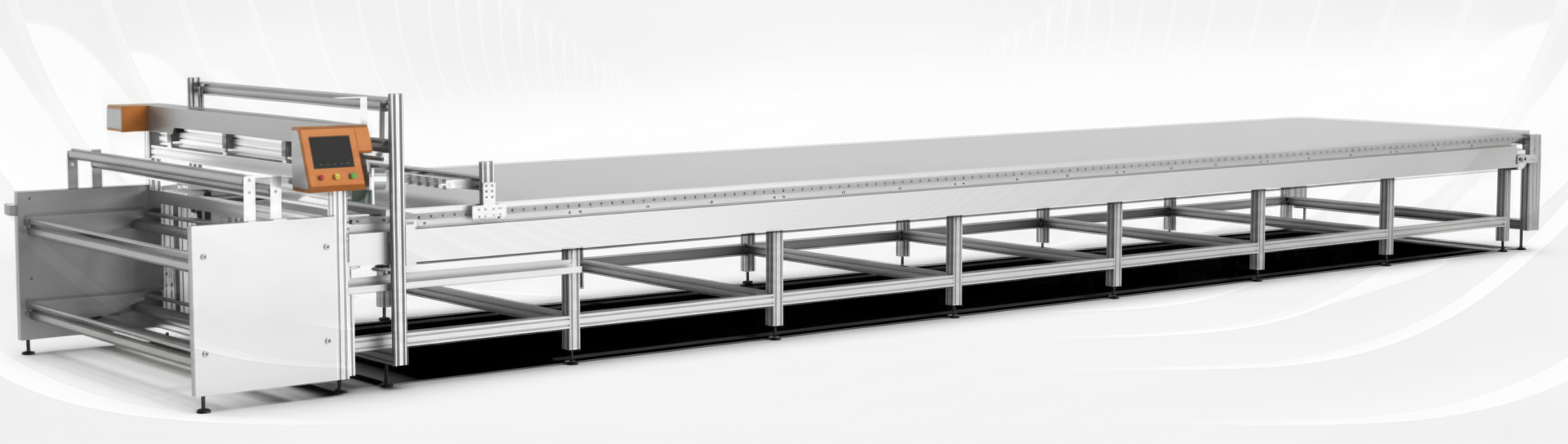

Машина- раскладчик для протягивания ткани с зажимам ВТ-2-10
Машина- раскладчик для протягивания ткани с зажимами, модель ВТ-2-10
Предназначена для тканей без эластана. Рабочая длина от 4 до 10 метров. Может поставляться в комплекте с устройством подачи на один или на пять рулонов ткани
Функции оборудования:
Особенности оборудования:
Технические параметры:
|
Ширина |
2000 мм (возможно изготовление на заказ в соответствии с требованиями заказчика, максимальная ширина 4500 мм) |
|
Длина |
Минимум 4, максимум 10 метров (сборно-разборная конструкция.) Возможно изготовление на заказ в соответствии с требованиями заказчика, максимальная длина 60 метров |
|
Высота настила |
До 150 мм |
|
Скорость вытягивания материала |
До 1800 мм/с (фактическая скорость зависит от материала) |
|
Точность вытягивания материала |
Передняя и задняя оси +/- 0,5 см/ примерно 1 см |
|
Диаметр рулона |
Не более 1100 мм |
|
Контейнер для ткани |
Оснащен ручным ограничителем, а также опциональной системой автоматической коррекции отклонения при подачи |
|
Управление |
Оснащена пультом управления, что позволяет осуществлять дистанционное управление |
|
Система привода |
Высокоточная линейная направляющая, прецизионный ременный привод промышленного класса, высокопроизводительные сервоприводы |
|
Питание |
Напряжение переменного тока 220В +/- 10%, частота 50Гц, общая мощность машины 3,5 кВт |
|
Рабочая среда |
Температура от -10 ℃ до 40 ℃, влажность от 20% до 80% относительной влажности |
|
|
Столешница толщиной 31 мм, опционально доступна пластина с воздушным поплавком |
|
Материалы |
Неэластичные материалы |
Оборудование может поставляться в комплектации с различными устройствами подачи ткани: на один или на пять рулонов:

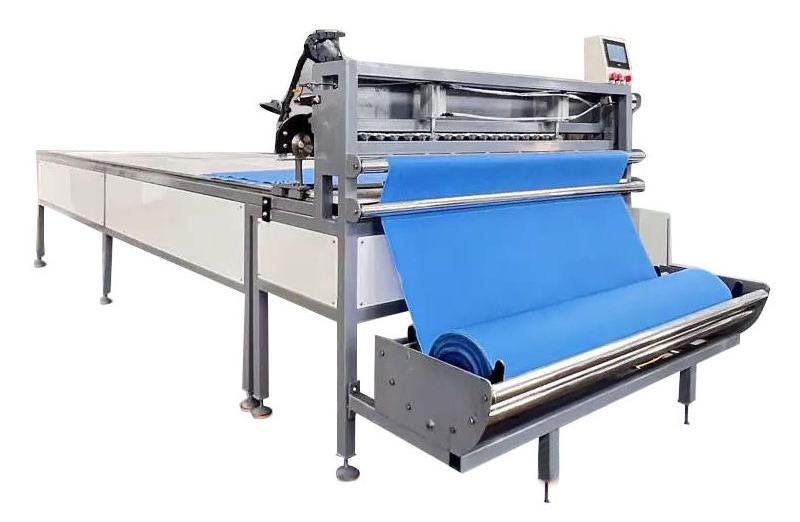

Машина- раскладчик с устройством подачи на один рулон:

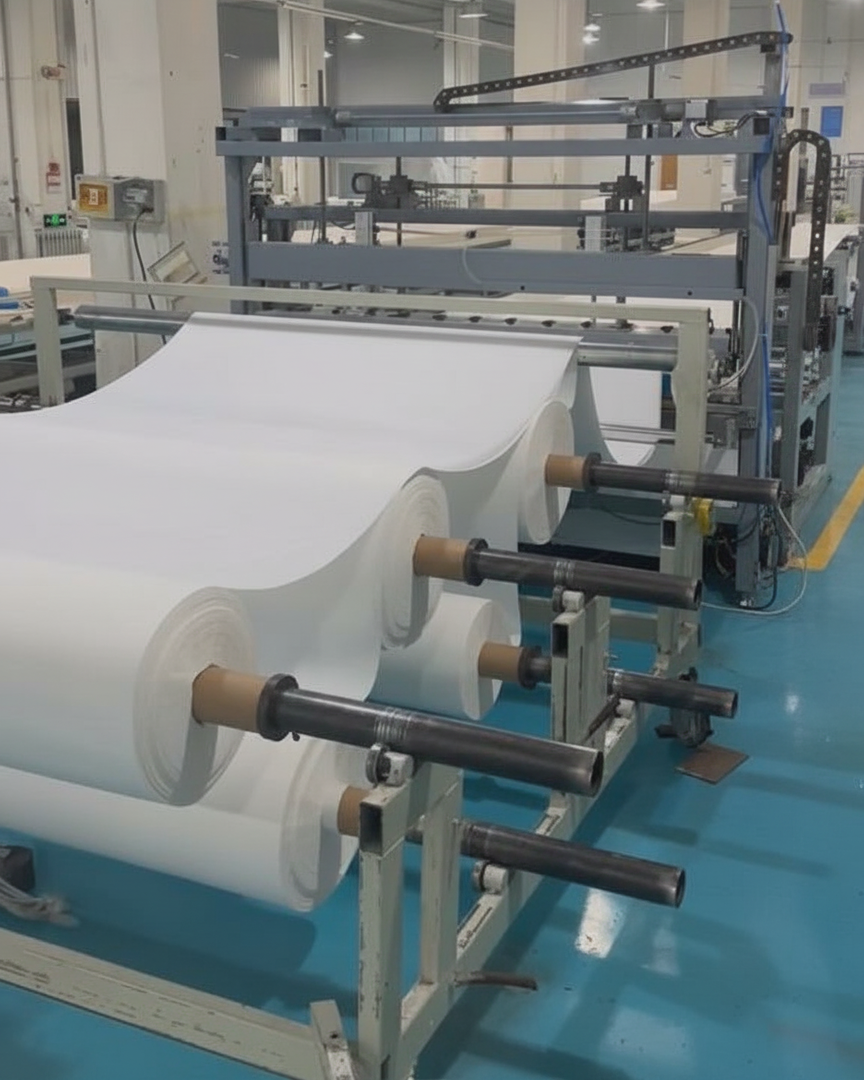

Машина- раскладчик с устройством подачи на пять рулонов:
