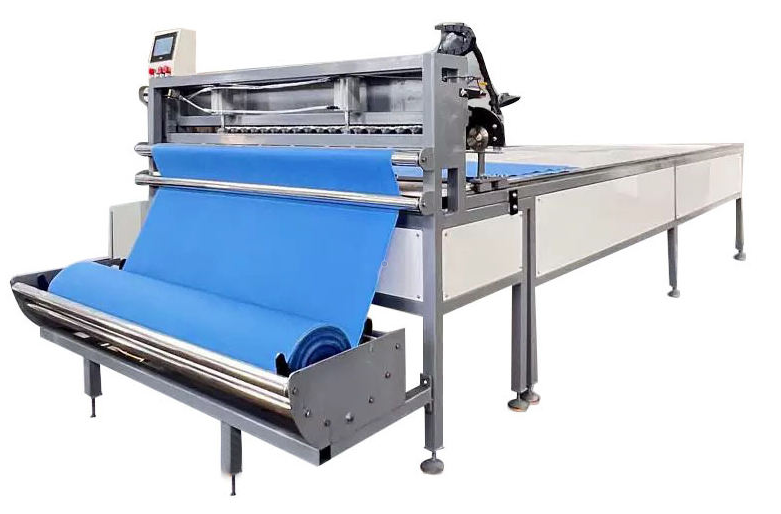

2. Промышленная автоматическая настилочная машина:

Техническое описание:

Укладка Z-образного типа:

Z-образная укладка выполняется со сплошной тканью. В процессе укладки материал сжимается спереди и сзади под давлением, что обеспечивает плотное прилегание слоёв. Укладка осуществляется по круговой траектории — лицевая сторона ткани плотно прилегает к предыдущему слою (см. рисунок).

Практическое применение:
Z-образная укладка используется в швейной промышленности, например при производстве брюк, обуви, стелек, чехлов для домашнего текстиля и других изделий, требующих парной укладки. Такой метод полностью соответствует технологическим требованиям данных процессов. В некоторых видах производства положительные и отрицательные стороны ткани не учитываются, поэтому для повышения качества рекомендуется внедрение Z-образной технологии, что способствует улучшению качества и повышению производительности укладки.

Укладка методом резки (сдвиговая укладка)

Этот метод, также называемый «одиночным вытягиванием», выполняется от начальной до конечной точки без наложения слоёв. По завершении цикла укладка продолжается от конечной точки обратно к начальной, при этом каждый слой ткани укладывается для последующей резки в начальной точке.

Практическое применение сдвиговой укладки

Метод сдвиговой укладки применяется в швейной промышленности при раскрое изделий с несимметричными деталями, например пиджаков. Он также используется при производстве штор и изделий домашнего текстиля, когда требуется, чтобы ткань была обращена одной стороной вверх. Такие процессы предъявляют особые требования к точности раскроя и равномерности укладки.

Основные функции автоматической укладочной машины для ткани

• ЖК-сенсорное управление — обеспечивает простую настройку параметров: длины, направления, скорости, количества и размера укладки.
• Устройство демонстрации ткани — регулирует ширину полотна и предотвращает образование складок.
• Устройство резки ткани — режущий нож и основной двигатель легко демонтируются для обслуживания; расстояние между разрезами можно регулировать. Скорость резки изменяется в зависимости от ширины ткани.
• Функция двойного сложения — позволяет складывать ткань, например постельное бельё, в два слоя.
• Автоматическое устройство предварительного разрыхления полотна — уменьшает натяжение и обеспечивает равномерное качество укладки.
• Электронный датчик обработки края — автоматически определяет и корректирует положение края ткани при её подаче.
• Датчик положения полотна — после завершения укладки автоматически останавливает движение и возвращает систему в исходное положение (с функцией обнуления и сброса).
• Автоматическое устройство подъёма — регулируется по толщине ткани и высоте укладки.
• Устройство аварийной остановки — представляет собой стопорный трос, расположенный по обе стороны стола, позволяющий мгновенно прекратить работу в экстренной ситуации.

Функциональные особенности

1. При остановке подачи ткани происходит автоматический возврат данных в исходное (нулевое) положение и сброс параметров.
2. При аварийной остановке ткань не подвергается растяжению и деформации.

   Технические параметры

   Модель	1202CO-OZE-160	1202CO-OZE-190	1202CO-OZE-210	1202CO-OZE-260
   Ширина, мм	1600	1900	2100	2600
   	220 В
   Власть	Электропитание: 1 фаза / AC 220V, 50/60Hz, мощность двигателя 1,5 Kw
   Скорость укладки	0–100 м/мин
   Высота настила, односторон.	230 мм
   Высота настила, двусторонний	160 мм
   Вес ткани	100 кг (макс.)
   Диаметр ткани	550 (макс.)
   Вес нетто	370 кг	420 кг	440 кг	470 кг



   3. Настилочный стол с воздушной подушкой.

   Комплектуется в количестве, необходимом заказчику в соответствии с требованиями к общей длине стола (Один стол 1200 мм. Ниже указана длина одного стола)

   Характеристики:

3. Длина одной секции: 1200 мм
4. Ширина: 2250 мм
5. Установка наддува: 1 система на 3 секции
6. Мощность вентиляционной установки: 2,2 Kw
7. Напряжение 380 В
8. Длина одного стола: 1,2 м
9. Эффективная длина рабочей поверхности: 5,2 м
